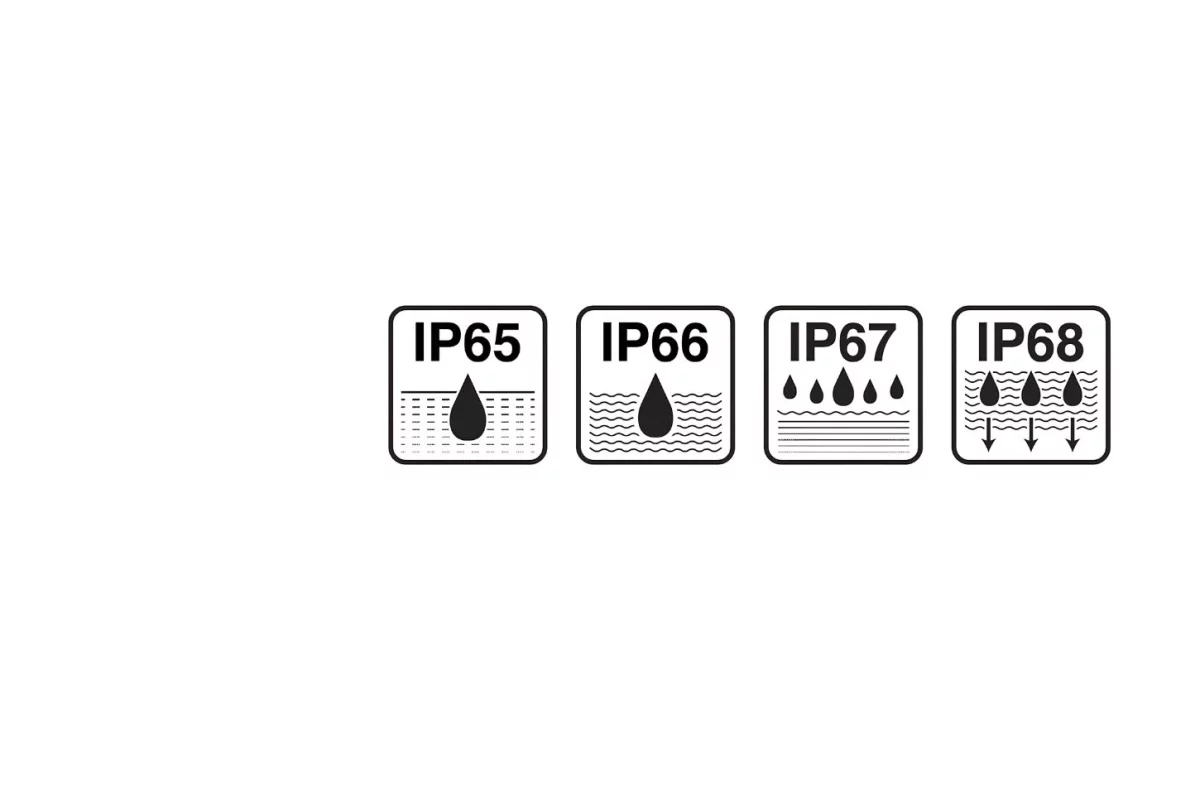

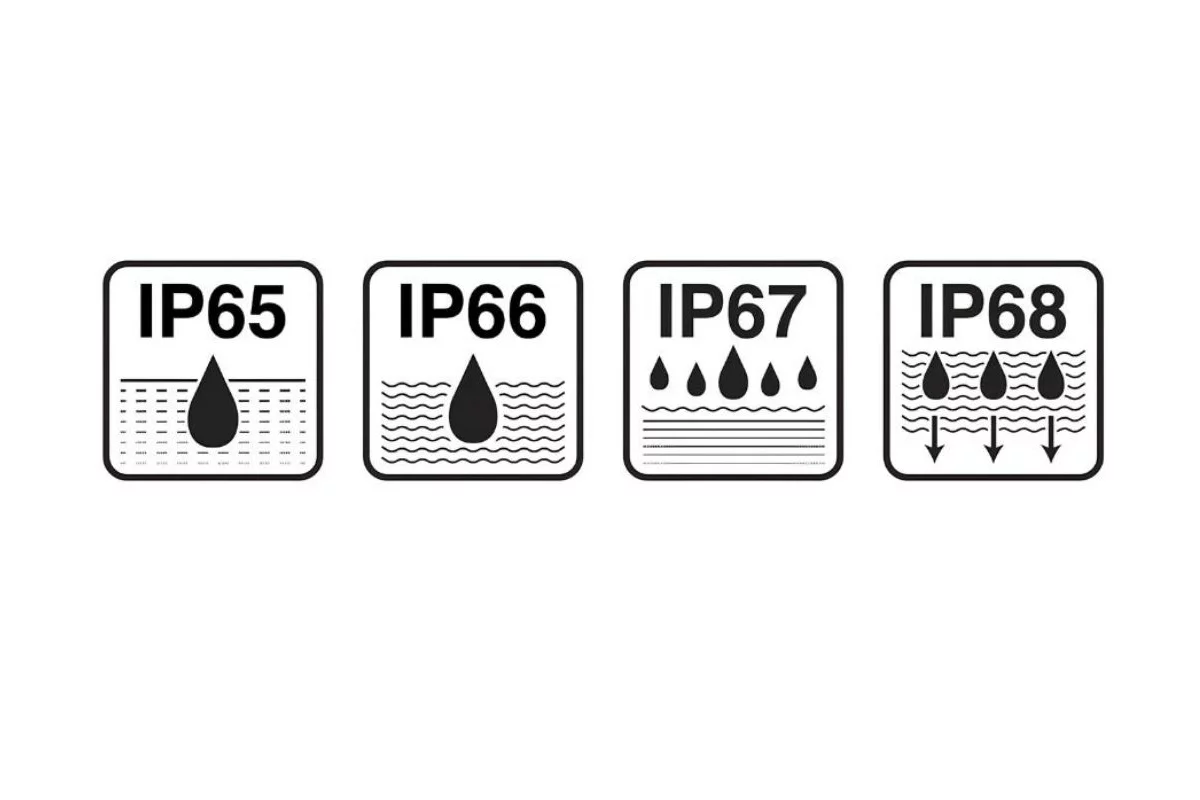

IP-beschermingsgraden van connectoren uitgelegd
Bij de keuze van een connector speelt de IP-beschermingsgraad vaak een doorslaggevende rol. Toch bestaan er nog veel misverstanden over de verschillende IP-classificaties. Is IP67 altijd beter dan IP66? Wanneer heb je IP68 nodig? En is IP69K noodzakelijk voor jouw toepassing?
In dit artikel leggen we uit wat de verschillende IP-beschermingsgraden betekenen en helpen we je de juiste connector voor jouw toepassing te kiezen.
Wat betekent een IP-beschermingsgraad?
IP staat voor Ingress Protection en geeft aan in welke mate een behuizing beschermd is tegen het binnendringen van stof en water. De classificatie is vastgelegd in de internationale norm IEC 60529.
Een IP-code bestaat uit twee cijfers:
- Eerste cijfer: bescherming tegen vaste deeltjes zoals stof.
- Tweede cijfer: bescherming tegen water.
Bij connectoren zijn vooral de beschermingsgraden IP66, IP67, IP68 en IP69K het meest gangbaar.
Betekenis van de eerste IP-code: bescherming tegen stof
| Eerste cijfer | Bescherming |
|---|---|
| 5 | Stofbeschermd. Beperkte stofindringing mogelijk zonder invloed op de werking. |
| 6 | Volledig stofdicht. Geen stof kan binnendringen. |
Vrijwel alle industriële connectoren voor buitengebruik beschikken tegenwoordig over IP6X en zijn dus volledig stofdicht.
Betekenis van de tweede IP-code: bescherming tegen water
IP66 – Bescherming tegen krachtige waterstralen
Een IP66-connector is bestand tegen krachtige waterstralen vanuit alle richtingen. Regen, opspattend water of een intensieve reiniging vormen geen probleem.
Geschikt voor:
- Buitenverlichting
- Industriële installaties
- Elektrische kasten
- Machinebouw
IP67 – Bescherming tegen tijdelijke onderdompeling
Naast krachtige waterstralen is een IP67-connector ook bestand tegen tijdelijke onderdompeling in water tot 1 meter diepte gedurende maximaal 30 minuten.
Dit is een veelgebruikte beschermingsgraad voor toepassingen die tijdelijk onder water kunnen komen.
Geschikt voor:
- Tuin- en parkverlichting
- E-mobility
- Sensoren
- Industriële automatisering
IP68 – Bescherming tegen langdurige onderdompeling
Bij IP68 is langdurige onderdompeling mogelijk. De exacte diepte en duur worden door de fabrikant bepaald en getest.
Een connector met IP68 biedt daardoor extra zekerheid in toepassingen waar permanent vocht of water aanwezig kan zijn.
Geschikt voor:
- Ondergrondse installaties
- Fonteinen
- Maritieme toepassingen
- Vochtige industriële omgevingen
IP69K – Maximale bescherming tijdens intensieve reiniging
IP69K is ontwikkeld voor toepassingen die regelmatig worden gereinigd met hogedruk- en stoomreinigers.
De connector wordt getest met water onder hoge druk en hoge temperatuur vanuit verschillende hoeken.
Geschikt voor:
- Voedingsindustrie
- Farmaceutische industrie
- Landbouwmachines
- Voertuigbouw
- Industriële reinigingsinstallaties
Overzicht van de verschillende IP-beschermingsgraden
| Beschermingsgraad | Stofdicht | Waterstralen | Tijdelijke onderdompeling | Langdurige onderdompeling | Hogedrukreiniging |
| IP66 | ✓ | ✓ | – | – | – |
| IP67 | ✓ | ✓ | ✓ | – | – |
| IP68 | ✓ | ✓ | ✓ | ✓ | – |
| IP69K | ✓ | ✓ | ✓* | Afhankelijk van ontwerp | ✓ |
*IP69K test op zich geen langdurige onderdompeling. Sommige connectoren combineren daarom meerdere beschermingsgraden, zoals IP68/IP69K, zodat ze zowel onderdompeling als hogedrukreiniging aankunnen.
Wanneer kies je welke IP-beschermingsgraad?
De hoogste IP-waarde is niet automatisch de beste keuze. Een hogere beschermingsgraad gaat vaak gepaard met strengere afdichtingen, complexere constructies en hogere kosten.
Stel jezelf daarom deze vragen:
- Komt de connector buiten te staan?
- Kan hij tijdelijk onder water komen?
- Is langdurige onderdompeling mogelijk?
- Wordt de installatie regelmatig gereinigd met een hogedrukreiniger?
- Is stof een belangrijke omgevingsfactor?
Door de werkelijke omgevingsomstandigheden te analyseren kies je een connector die optimaal presteert zonder onnodig te investeren in een hogere beschermingsgraad.
Meer dan alleen de IP-waarde
Hoewel de IP-classificatie belangrijk is, bepaalt ze niet alleen hoe betrouwbaar een connector is.
Houd ook rekening met:
- UV-bestendigheid
- Temperatuurbereik
- Chemische bestendigheid
- Mechanische belasting en trillingen
- Slagvastheid (IK-waarde)
- Aantal koppelcycli
- Materiaal van de afdichting
Een connector met IP68 presteert bijvoorbeeld niet automatisch beter dan een IP67-connector wanneer de toepassing vooral wordt blootgesteld aan trillingen of chemische reinigingsmiddelen.
A&C Solutions helpt je de juiste connector kiezen
Elke toepassing stelt andere eisen aan een connector. Daarom kijken onze specialisten verder dan alleen de IP-classificatie.
We adviseren je op basis van de volledige gebruiksomgeving, zodat je kiest voor een connectoroplossing die betrouwbaar presteert, eenvoudig te installeren is en jarenlang meegaat.
Of je nu een connector zoekt voor industriële automatisering, buitenverlichting, e-mobility of een andere veeleisende toepassing: A&C Solutions helpt je de juiste keuze maken.
